多规格吊挂式平面往复筛：
多规格吊挂式平面往复筛
往复式多规格吊挂式平面往复筛是方形摇摆筛的前身，在很多行业已经被广泛的使用，如食品加工行业，化工行业，耐火材料行业，砂石行业，饲料加工，调味料加工等行业。该设备结构简单，主要有以下部分组成，即筛架、筛箱、减震装置、驱动装置的等部件组成，运作时性能稳定。在设备的筛箱上，安装有上下两层筛网，筛网经过精心的设计张紧在筛格上，在上框的方格内设置有弹跳球，起到自动清理筛框的效果，不易堵塞。设备顶盖使用的是优质的不锈钢材料，密封严实，在作业时产生的噪音几乎可以忽略，非常小，并且，也防止了物料的飞溅。在多规格吊挂式平面往复筛的顶部有4个观察小窗，可以观察物料在筛分时的运动轨迹，也方便了日常的检修作业。

工作原理：
多规格吊挂式平面往复筛工作原理：
多规格吊挂式平面往复筛是筛体主要作水平面圆周运动的筛选设备。筛体由传动箱的偏心轴带动筛体进行平面回转运动，筛体有一定的倾角（3°～5°）。这类设备具有结构简单，运转平稳，噪声低，分级效果较好等优点。筛体运动轨迹在进料端为水平圆周运动，在长度方向上逐渐变成椭圆运动，最后在出料端变成近似往复直线运动。其工作过程是，进料口喂入的饲料颗粒，在筛体圆周运动作用下，均匀地分布在整个筛宽上，并产生自动分级。从而使料层下面粒度较小的物料迅速过筛，而上面粒度较大的物料则向出料端运动。在移动过程中，由于没有搅动和垂直跳动，因而其中较小的颗粒始终紧贴筛面，随时可以过筛。出料端，筛体的运动为近似往复直线运动，使筛理作用逐渐减弱，从而使大于筛孔尺寸的颗粒迅速向出口移动，直到排出机外，完成物料的整个筛分。在筛理过程中，不断跳动的弹性小球，有效地防止物料堵塞筛孔，保证了筛理效率。

大处理量的筛分，提高效率的关键在于大、小颗粒的分层速度，颗粒分层越快，下层小颗粒过网速度越快，鹏威精密悬浮筛在进料端三分之一处已迅速完成大、小颗粒的分层工作，为中、后端精度筛分提供保障，进而体现HPFS精密悬浮筛设备高精度、大处理量的优良性能。进料端为水平圆运动：促使物料迅速分层，中段长度方向上逐渐变成椭圆运动：更长的物料运行轨迹，高效筛分，出料端演变成近似往复直线运动：精度保证筛分。

应用行业：
平面往复筛应用行业：
尤其适合化工大小颗粒尿素、各种肥料、饲料厂粉状物料或颗粒饲料的巨量筛选和分级，更普遍使用于各类碱厂、盐场，也可用于饲料厂原料的初清以及大、中型饲料厂二次粉碎后中间产品的分级。此外，还可广泛用于粮食、重碱、陶粒、氧化锆、还原铁钛粉、重晶石、食品与香料、化工、塑料、矿业、橡胶、木业及胶合板、医药、制糖、采矿、造纸、芒硝、石墨等等。

特点：
平面往复筛特点：
1、平面回旋筛物料运动轨迹是“s”型，因此与同筛分面积的直线振动筛相比，筛分产量大一倍之多。全封闭结构具有对筛分精细粉末中，粉尘不飞扬，采用偏重平衡，使筛机振动小、噪音低，符合环保要求。敞开式结构适合颗粒度较大物料的筛分和筛选，对于投料方面能够有效的目测和掌控。
2.该筛具有组合圆周、椭圆、直线三种运动轨迹，筛分效果好，不破坏物料的原有结构，适合多种物料的筛分和筛选。
3.配备有效的筛板安装系统，清洁方便，使筛板利用率高、寿命长，换筛板结构操作简便。
4.加强型万向基座，保证设备运转更平衡，亦可根据实际场地采用吊挂式结构满足客户需求。
5.该筛可以达到四层的有效筛分，出料口可以按照客户需求出料。
6、采用万向基座，保证设备平衡运转，也可以根据客户现场采用吊挂式结构，另外该设备也可以设计多层筛分最多可达四层。
多规格吊挂式平面往复筛-吊式摇晃筛细粉颗粒摇摆筛选机工作原理-鹏威厂家

结构构成：
平面往复筛主要是由筛箱，密封盖，驱动装置，支撑架以及减振装置等组件构成。
筛箱：筛箱主要包括筛框，筛网，筛格，弹簧卡和弹跳球等组成，其中筛框和直线振动筛筛框差不多都可以分为木质网架和不锈钢网架两种，根据物料的筛分情况可以在网架内放置弹跳球。
密封盖：密封盖一般为钢质结构一方面对筛箱起到密封作用，另一方面对筛框起到压紧作用，在密封盖上可以开四个观察窗，用来随时观察物料的运行状况。
驱动装置：包括驱动器，电动机，锁紧套，万向轴，锁紧螺母，止动垫圈和锥套等组件组成。锥套固定在筛框上，驱动器的驱动轴设置在锥套内并通过锁紧套来连接固定其位置。
多规格吊挂式平面往复筛-吊式摇晃筛细粉颗粒摇摆筛选机工作原理-鹏威厂家

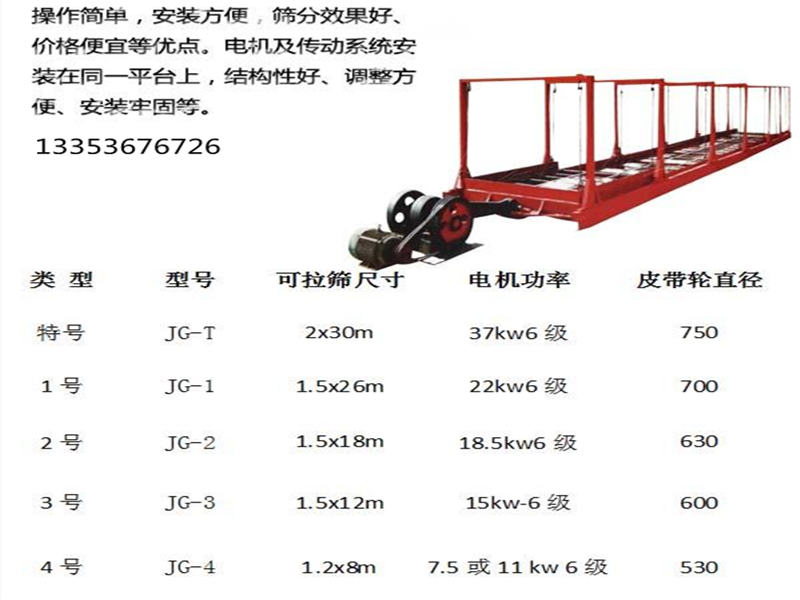

技术参数：
技术参数：

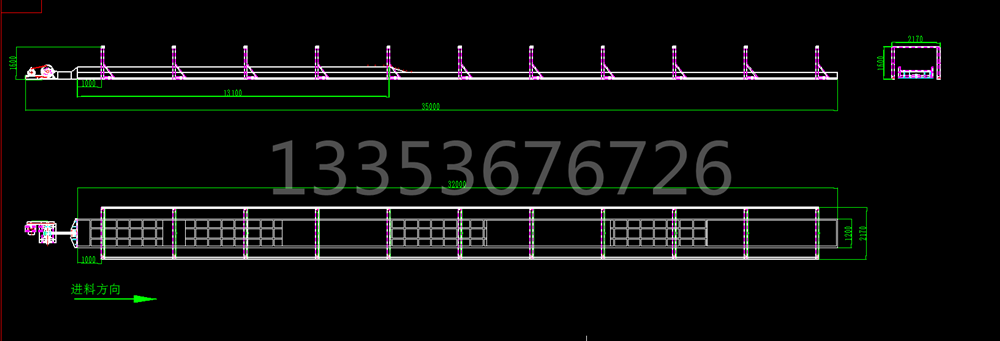

河南鹏威机械位于河南省新乡市牧野区环宇工业园区，生产厂家提供设备结构图纸、价格计算，欢迎广大用户实地考察！
